デモ機-無料貸し出しのご案内
本体の他、サンプル画像の画面表示とタッチ操作の検証が
可能な点灯治具(右写真)も併せてお貸出しが可能です。
※点灯治具の形状は写真と異なる場合があります。

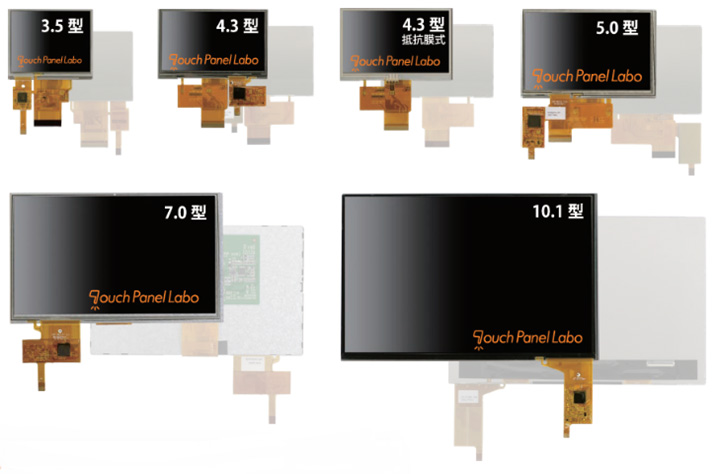

ノンフレームタイプ（タッチモジュール / LCDモジュール）
各種機器への組込みに適した3.5～ 10.1型のタッチパネル付LCDモジュールです。
LCDには高視野角のIPSタイプを、タッチパネルには操作性の良い投影型静電容量方式を中心にラインナップ※。
「小ロット」「LCDモジュール単品（タッチパネルなし）」「デモ機貸出」といった柔軟対応が可能です。
※4.3型は抵抗膜方式のご対応も可能です
標準取扱品ラインナップ
| サイズ | 3.5型 | 4.3型 | 5型 | 7型 | 10.1型 | ||
|---|---|---|---|---|---|---|---|
| 型番 | ETM035013EDHA | ET043013DHA | ETML043013NDHA | ETML050013ANDHA | ETML070017ADH6 | ETML101006NDHA | |
| 解像度 | 320 × 240 | 480 × 272 | 480 × 272 | 800 × 480 | 800 × 480 | 1280 × 800 | |
| タイプ | LCD | IPS | TN | IPS | |||
| タッチパネル | 投影型静電容量式 ※1 |
抵抗膜4線式 | 投影型静電容量式※1 | ||||
| タッチパネルコントローラー | 付属(COF) | なし | 付属(COF) | ||||
| インターフェース | LCD | RGB 24bit Parallel | RGB 8bit Parallel | RGB 24bit Parallel | LVDS | ||
| タッチパネル | I2C | - | I2C | USB | |||
| 主な仕様 | 表示サイズ (mm) |
70.08 × 52.56 | 95.04 × 53.86 | 95.04 × 53.85 | 108 × 64.8 | 154.08 × 85.92 | 216.96 × 135.6 |
| 表示色 | 16.7M | ||||||
| タッチ入力面処理 (材質) |
グレア (ガラス) |
ノングレア (フィルム) |
グレア (ガラス) |
||||
| 輝度(cd/m2)※2 | 420 | 400 | 425 | 420 | 290 | 380 | |
| VCOM | 無し | 有り | 無し | ||||
| LED Driver | 無し | 有り | 無し | ||||
| LED 寿命 (hrs Min)※3 |
30K | ||||||
| 外形寸法※4 (W × H × D mm) |
78.8 × 63.8 × 4.86 | 105.5 × 67.2 × 3.9 | 105.5 × 67.2 × 4.66 | 118.5 × 77.55 × 4.66 | 164.9 × 100.3 × 12 (厚みは最大値) |
229.46 × 149.1 × 8.4 (厚みは最大値) |
|
- ※1 投影型静電容量方式タッチパネル搭載モデルのカバーガラスには枠印刷はされておりません。ご要望により対応は可能ですので御相談ください。
- ※2 タッチパネル有り時
- ※3 LEDの輝度が初期値の50%となった時寿命と定義します。LEDの寿命は使用環境温度や使用条件により変化します。一般的に高温下では寿命が短くなります。
- ※4 FPCの寸法は含みません。
下記の仕様品の対応も可能です。
お気軽にお問い合わせください。
- LCDモジュール単品
- タッチパネル無し品の対応も可能です
- LCDサイズ
- 2型、2.4型、2.8型、3.9型、5.7型、10.4型、12.1型、15型、18.5型、21.5型
- 輝度(タッチパネル有り時)
- 210～1000nit※5
- LED寿命
- 30～70K hrs※5
※5 LCDサイズにより対応可能な輝度とLED寿命は異なりますのでお問い合わせください。
